Connaître chaque élément d’une serrure aide à mieux comprendre le fonctionnement d’une porte, à repérer une panne et à choisir un modèle adapté au niveau de sécurité recherché. Une serrure ne se limite pas à l’endroit où l’on met la clé. Elle réunit plusieurs pièces visibles et internes qui travaillent ensemble pour verrouiller et déverrouiller un battant, qu’il s’agisse d’une porte d’entrée, d’une porte intérieure, d’une porte-fenêtre, d’un portail ou même d’une boîte aux lettres.
Ce vocabulaire technique reste souvent flou, alors qu’il devient très utile dès qu’il faut remplacer un cylindre, identifier un pêne, comprendre le rôle de la gâche ou acheter une serrure à encastrer. Ce guide passe en revue les principaux composants, avec des repères concrets et un tableau récapitulatif pour s’y retrouver plus vite.
Quels sont les éléments d’une serrure ?
Une serrure est un mécanisme de fermeture conçu pour sécuriser un accès et empêcher les ouvertures non autorisées. Elle peut fonctionner avec une clé, une combinaison, une carte, un code ou un système électrique relié à la domotique. Dans sa version la plus courante, une serrure mécanique de porte comprend des pièces extérieures, des pièces de commande et des pièces de verrouillage.
Les noms qui reviennent le plus souvent sont les suivants :
- le cylindre, aussi appelé canon ou barillet
- le pêne, qui assure la fermeture
- la gâche, fixée sur le cadre
- la têtière, visible sur le chant de la porte
- le coffre, qui renferme le mécanisme
- le fouillot, qui reçoit l’axe carré de la poignée
- la lumière, prévue pour le passage du cylindre
- la poignée, la béquille ou le bouton
- la tringlerie, sur certaines serrures multipoints
Les pièces visibles sur la porte et sur le cadre
Les éléments visibles sont ceux que l’on repère sans démonter la serrure. Sur la porte, on trouve souvent la poignée ou béquille, le cylindre apparent, ainsi que la têtière, une plaque métallique placée sur le champ de la porte. Sur le cadre, aussi appelé bâti, dormant, huisserie ou chambranle, se trouve la gâche, qui reçoit le pêne lorsque la porte se ferme.
Selon le type de serrure, certains composants sont plus ou moins apparents. Une serrure en applique est installée directement sur la porte. Une serrure à encastrer, également appelée serrure à larder ou à mortaiser, est intégrée dans l’âme de la porte et reste beaucoup plus discrète.
Les pièces internes qui assurent le verrouillage
À l’intérieur du mécanisme, plusieurs pièces assurent le mouvement et le verrouillage. Le cylindre actionne le système lorsque la clé tourne. Le panneton transmet cette rotation au mécanisme. Le pêne dormant sort pour verrouiller réellement la porte, tandis que le pêne demi-tour permet une fermeture simple, actionnée par la poignée.
Dans les modèles plus sécurisés, notamment les serrures multipoints 3, 5 ou 7 points, le mécanisme peut être renforcé et relié à une tringlerie. Ces configurations sont souvent présentées comme les plus efficaces en matière de sécurité.
| Élément | Emplacement | Fonction principale |
|---|---|---|
| Cylindre | Centre de la serrure | Recevoir la clé et commander l’ouverture |
| Pêne dormant | Dans le coffre | Verrouiller la porte avec la clé |
| Pêne demi-tour | Dans le coffre | Fermer la porte sans verrouillage complet |
| Gâche | Cadre de la porte | Recevoir le pêne |
| Têtière | Champ de la porte | Maintenir et protéger la serrure |
| Fouillot | Dans le coffre | Recevoir l’axe carré de la poignée |
| Lumière | Partie basse du coffre | Laisser passer le cylindre ou le barillet |
Comment s’appelle la partie où l’on met la clé ?
La partie où l’on insère la clé s’appelle le cylindre. Dans le langage courant, on parle aussi de barillet ou de canon. Cette pièce est au cœur du système de verrouillage. Quand la clé adaptée entre dans le cylindre et tourne, elle entraîne le mécanisme interne de la serrure.
Le cylindre peut être à simple entrée ou à double entrée. Il existe aussi des cylindres européens à bouton, qui permettent de verrouiller ou déverrouiller depuis l’intérieur sans clé, tout en conservant une ouverture à clé côté extérieur.
Le cylindre, le barillet et le canon : quelles différences
Dans la pratique, ces trois termes désignent très souvent la même pièce. Cylindre est le mot le plus précis. Barillet est très utilisé dans le commerce et chez les particuliers. Canon reste également courant dans le vocabulaire de serrurerie.
Le cylindre est généralement une pièce métallique tubulaire, placée au centre de la serrure. Son niveau de complexité influence directement la résistance à l’effraction. Un cylindre trop saillant peut aussi devenir une cible plus facile. C’est pourquoi son choix compte autant que celui du reste de la serrure.

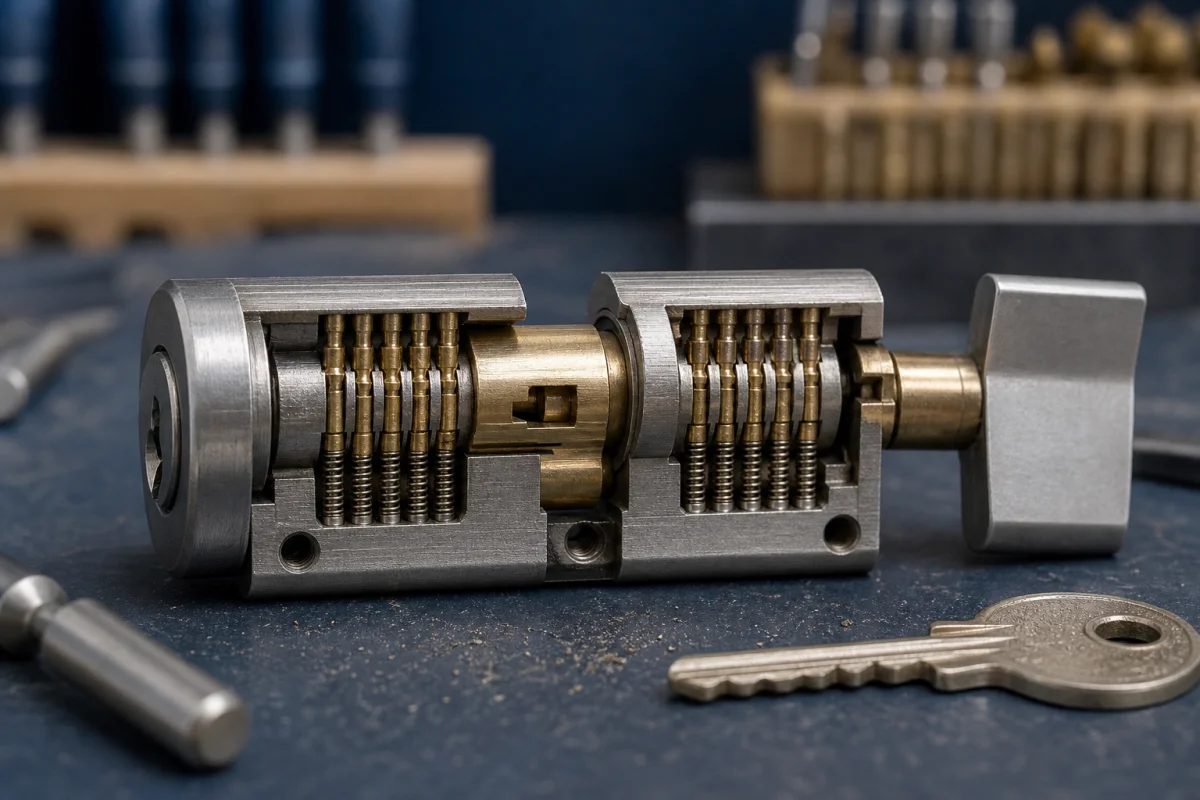

Le rotor, le stator et le panneton dans le cylindre
Le cylindre n’est pas un bloc simple. Il comprend plusieurs éléments internes :
- le rotor, la partie mobile qui pivote avec la clé
- le stator, la partie fixe qui entoure le rotor
- le panneton, la pièce qui transmet la rotation au mécanisme de verrouillage
Quand la clé correcte est introduite, le rotor peut tourner dans le stator. Cette rotation actionne le panneton, parfois appelé entraîneur de cylindre, qui fait bouger le pêne dormant. Ce détail devient utile lorsqu’il faut remplacer un cylindre ou comprendre pourquoi la clé tourne dans le vide.
À quoi sert le pêne dans une serrure ?
Le pêne est la pièce mobile qui entre dans la gâche pour maintenir la porte fermée ou verrouillée. C’est lui qui assure concrètement le verrouillage. Sans pêne, la serrure ne pourrait pas retenir la porte.
Il existe plusieurs familles de pênes, parmi lesquelles le pêne dormant, le pêne demi-tour, le pêne à ressort, le pêne lançant, le pêne à rouleau ou encore le pêne de sûreté. Les deux plus connus restent le dormant et le demi-tour.
Le pêne dormant
Le pêne dormant est l’élément de verrouillage principal. Il s’actionne à la clé et vient s’engager dans la gâche située sur le cadre de la porte. Tant que la clé n’est pas tournée dans l’autre sens, il reste en place et maintient la porte verrouillée.
Sur une porte d’entrée, c’est cette pièce qui apporte la vraie sécurité. Dans les serrures multipoints, le dispositif peut être renforcé afin d’améliorer la résistance de l’ensemble.
Le pêne demi-tour, le bec-de-cane et le loquet
Le pêne demi-tour est la pièce biseautée qui permet de fermer la porte sans la verrouiller complètement. Il est généralement actionné par l’abaissement de la poignée. Parce qu’il ressemble à un bec, il est souvent appelé bec-de-cane.
Le terme loquet est aussi employé pour désigner ce système de fermeture simple. Il permet de claquer une porte, notamment sur une porte intérieure. Dans beaucoup de serrures, il se situe au-dessus du pêne dormant.
Pour les portes de passage, on trouve souvent des serrures à larder à pêne demi-tour seul. Pour les salles de bain et les WC, il existe des becs-de-cane à condamnation, conçus pour fermer temporairement sans offrir le niveau de sécurité d’une serrure d’entrée.
Quelle est la fonction de la gâche ?

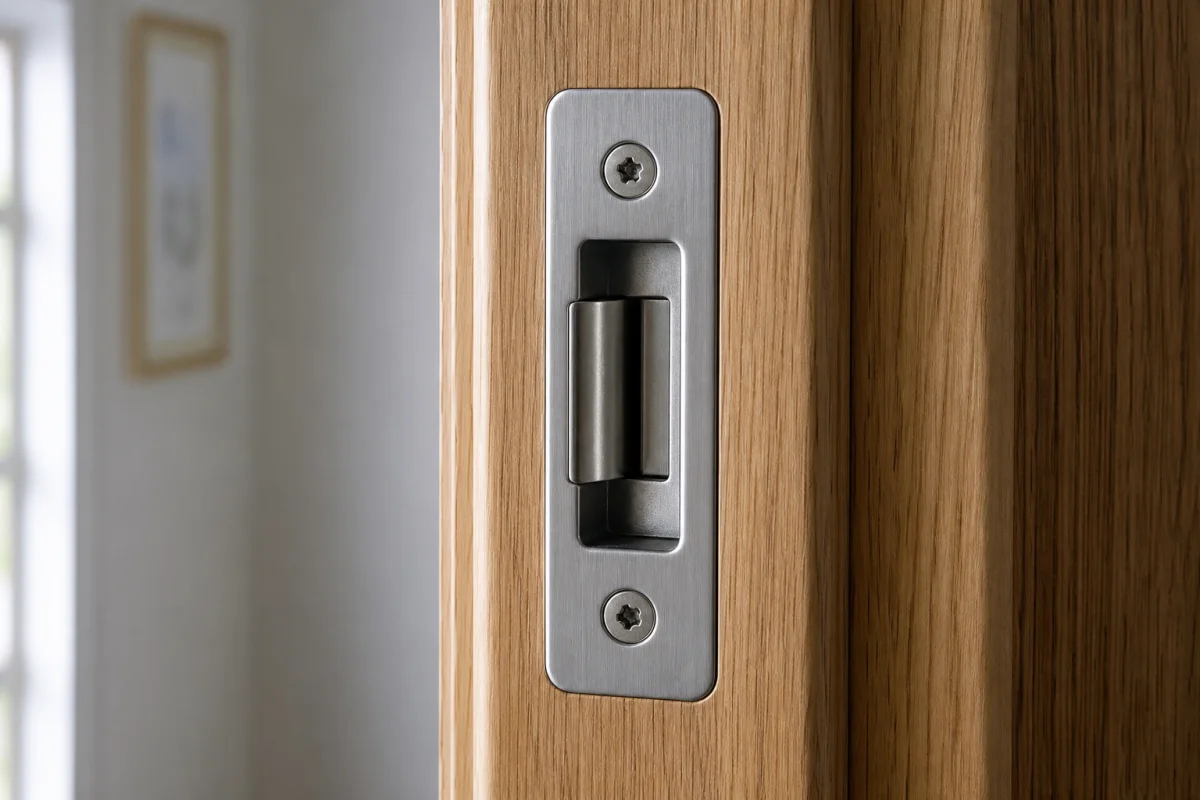

La gâche est la pièce fixée sur le cadre, le bâti ou le montant de la porte. Son rôle est d’accueillir le pêne lorsque la serrure se ferme. Elle participe directement au maintien de la porte et à la qualité du verrouillage.
Une gâche mal alignée peut provoquer des frottements, un verrouillage difficile ou une fermeture incomplète. Une gâche solide améliore aussi la résistance de l’ensemble, surtout sur une porte d’entrée.
Il existe deux grandes variantes :
- la gâche manuelle, utilisée avec une serrure mécanique classique
- la gâche électrique, alimentée par courant et commandable à distance
La gâche électrique est utilisée dans des accès contrôlés, des immeubles, des locaux professionnels et certains sites à sécurité renforcée. Lors d’un achat, il faut vérifier si la gâche est bien fournie avec le kit de serrure, car ce n’est pas toujours le cas.
Le coffre, la têtière et le fouillot : rôle de ces éléments
Ces trois noms reviennent souvent dans les fiches techniques des serrures à encastrer. Ils désignent des pièces essentielles au maintien et au fonctionnement du mécanisme.
Le coffre, aussi appelé boîtier, renferme l’ensemble du système de verrouillage. Dans une serrure à larder, il est généralement rectangulaire et dissimulé dans l’épaisseur de la porte. Il est souvent fabriqué en acier ou en inox.
La têtière est la plaque métallique visible sur le chant de la porte. Elle protège les composants internes, maintient le coffre et laisse passer les pênes grâce à des ouvertures prévues à cet effet. Selon les modèles, ses extrémités peuvent être rondes ou carrées.
Le fouillot, parfois rapproché du terme foliot dans certains usages, est le trou carré traversant le coffre. Il reçoit la tige d’entraînement, appelée carré, sur laquelle viennent se fixer les poignées ou béquilles.
La lumière et le passage du cylindre
La lumière désigne l’ouverture prévue pour recevoir le cylindre européen ou le barillet. Elle se situe souvent dans la partie inférieure du coffre. Sans cette réservation, le cylindre ne pourrait pas s’intégrer correctement à la serrure.
Quand on lit une fiche produit, cette information aide à distinguer une serrure prévue pour un cylindre européen d’un autre système de commande. C’est aussi un point utile au moment de remplacer une serrure à mortaiser.
Quels sont les éléments d’une serrure à larder ?
La serrure à larder, aussi appelée serrure à encastrer ou à mortaiser, est intégrée dans l’âme de la porte. Son principal avantage est esthétique, car elle se fond dans l’épaisseur du battant. Elle équipe de nombreuses portes en bois, en PVC ou en métal.
Ses éléments principaux sont :
- le coffre encastré
- la têtière visible sur le chant
- le fouillot pour l’axe de poignée
- la lumière pour le cylindre
- le pêne demi-tour
- le pêne dormant, selon le modèle
- le cylindre ou système de clé
Ce type de serrure demande des mesures précises avant installation, notamment pour vérifier l’épaisseur de porte compatible. Sa fabrication est encadrée par la norme NF EN 12209, ce qui constitue un repère fiable pour les produits de qualité. Des fabricants comme Vachette, Metalux, Stremler ou FTH Thirard proposent ce genre de solutions pour les usages courants.
Dans la pratique, on distingue plusieurs usages :
- la serrure à larder à pêne demi-tour seul, pour les portes de passage
- la serrure bec-de-cane à condamnation, fréquente dans les salles de bain et WC
- la serrure à larder avec cylindre et pêne dormant, pour les portes demandant plus de sécurité
Comment reconnaître un élément d’une serrure sur un schéma ?
Pour lire un schéma de serrure sans se tromper, le plus simple consiste à repérer les pièces par zone. Sur le chant de la porte, la têtière saute aux yeux. À l’intérieur de la porte, le coffre contient le mécanisme. Au centre, le cylindre correspond à la partie traversée par la clé. Juste au-dessus ou à côté, le fouillot marque l’emplacement de l’axe carré de la poignée. Côté cadre, la gâche apparaît face aux pênes.
Quelques repères visuels permettent d’aller vite :
- la pièce biseautée actionnée par la poignée est souvent le pêne demi-tour
- la pièce rectangulaire commandée à la clé est le pêne dormant
- le trou rond ou profilé pour la clé indique le cylindre ou barillet
- la plaque métallique allongée sur le chant correspond à la têtière
- la pièce fixée sur le cadre face au pêne est la gâche
Cette lecture devient utile pour l’entretien et le diagnostic. L’humidité, le gel hivernal, l’usure des pièces ou un mauvais alignement peuvent fragiliser le mécanisme. Savoir nommer les composants aide à expliquer précisément un problème à un serrurier, à commander la bonne pièce et à éviter un remplacement complet quand un seul élément est en cause.
Une serrure bien comprise se choisit aussi plus intelligemment. Pour une simple porte intérieure, un demi-tour peut suffire. Pour une entrée, le cylindre, la qualité de la gâche et le nombre de points de fermeture méritent une attention particulière. Ce niveau de lecture fait la différence entre un achat standard et une fermeture réellement adaptée à l’usage du lieu.
