Le branchement d’une gâche électrique demande à la fois un bon choix de matériel, un câblage propre et un vrai contrôle de compatibilité entre la serrure, l’alimentation et la commande d’ouverture. Une gâche électrique remplace la gâche mécanique classique fixée sur le dormant de la porte ou du portail. Son rôle reste le même, recevoir le pêne de la serrure, mais avec une différence décisive, elle peut libérer ce pêne à distance grâce à une impulsion électrique.
Ce système apporte un vrai confort au quotidien pour une porte d’immeuble, un bureau, un portillon, une porte intérieure ou un portail. Il peut être commandé par un interphone, un visiophone, un digicode, un lecteur de badge, un bouton poussoir ou un système domotique. Le point clé reste toujours le même, respecter la tension de la gâche, utiliser une alimentation très basse tension adaptée et soigner la pose mécanique.
Comment brancher une gâche électrique ?
Dans sa version la plus simple, le branchement d’une gâche électrique repose sur trois éléments :
- une alimentation ou un transformateur adapté, souvent en 12 V
- une commande, comme un bouton poussoir, un relais d’interphone ou de digicode
- la gâche électrique elle-même
Le principe est simple. La bobine intégrée à la gâche reçoit une impulsion électrique. Cette impulsion actionne le mécanisme interne et libère le pêne de la serrure. La porte peut alors s’ouvrir sans clé. Sur beaucoup d’installations résidentielles, le montage le plus courant consiste à utiliser un transformateur très basse tension et un bouton poussoir monté sur l’un des deux fils.
Il ne faut jamais brancher une gâche directement sur le secteur 230 V. Les modèles courants fonctionnent en courant faible, généralement en 12 V, parfois en 24 V, en AC ou en DC selon la référence.
Identifier le type de gâche avant le branchement
Avant de tirer le moindre câble, il faut identifier le bon modèle. Le choix dépend du type de serrure, du sens d’ouverture, de l’environnement intérieur ou extérieur et du mode de fonctionnement attendu. Une erreur à ce stade peut rendre le montage inutilisable, même avec un câblage correct.
Quelle différence entre une gâche à émission et une gâche à rupture ?
La différence change complètement le comportement de l’accès en cas de coupure électrique.
- Gâche à émission de courant : elle est normalement bloquée. Une impulsion électrique la déverrouille pendant la durée de l’impulsion. En cas de coupure de courant, la porte reste fermée. C’est le choix le plus fréquent quand la priorité est la sécurité des biens.
- Gâche à rupture de courant : elle reste verrouillée tant qu’elle est alimentée. L’absence de courant la déverrouille. En cas de panne, la porte s’ouvre. Ce mode convient mieux aux sorties de secours.
- Gâche à mémoire : c’est une variante de la gâche à émission. Une impulsion la déverrouille, puis elle reste ouverte jusqu’à l’action mécanique d’ouverture de la porte. Après le passage, elle se reverrouille.
Certains modèles peuvent être configurés selon les besoins en émission, rupture ou mémoire. Il faut alors vérifier la notice précise du fabricant.
Faut-il une alimentation 12v ou 24v pour une gâche électrique ?
La réponse dépend uniquement de la plaque signalétique ou de la notice du modèle installé. Une gâche peut être prévue pour :
- 12 V AC
- 12 V DC
- 24 V DC
- 12 à 24 V AC/DC sur certains modèles compatibles
Des données techniques relevées sur des modèles récents indiquent par exemple une plage de fonctionnement en 12-24 V AC/DC, avec une consommation de l’ordre de 270 à 350 mA en 12 V AC/DC. En 24 V AC/DC, certaines notices annoncent 540 à 690 mA. D’autres modèles acceptent une alimentation permanente en 12 V DC uniquement.
Le bon réflexe consiste à vérifier la tension, le type de courant et l’ampérage disponible avant le branchement. Une tension inadaptée peut empêcher l’ouverture ou endommager la gâche.
| Point à vérifier | Valeurs fréquentes | Conséquence pratique |
|---|---|---|
| Tension | 12 V ou 24 V | Choisir une alimentation strictement compatible |
| Type de courant | AC ou DC | Respecter la notice du fabricant |
| Mode | Émission, rupture, mémoire | Adapter le fonctionnement au niveau de sécurité attendu |
| Consommation | Environ 270 à 350 mA en 12 V selon modèle | Prévoir une alimentation avec marge suffisante |
| Usage extérieur | IP44 minimum | Installer une gâche étanche |
Quel câble utiliser pour le branchement d’une gâche électrique ?
Le câblage le plus courant pour une gâche électrique se fait avec un câble 2 fils. La section doit être adaptée à la distance entre l’alimentation et la gâche pour limiter les pertes de tension. Un câble sous-dimensionné peut provoquer un fonctionnement aléatoire, surtout sur un portillon ou un portail éloigné.
Choisir la section de câble selon la distance
Voici les repères de section couramment donnés pour une installation de gâche électrique :
| Distance alimentation/gâche | Section conseillée |
|---|---|
| Jusqu’à 7 m | 0,75 mm² |
| Plus de 7 m et jusqu’à 14 m | 1,5 mm² |
| Plus de 14 m et jusqu’à 25 m | 2,5 mm² |
Dans les guides de terrain, 0,75 mm² minimum est souvent retenu comme base. Dès que la distance augmente, monter en section évite qu’une chute de tension empêche la gâche de décoller correctement.
Respecter la polarité, l’AC/DC et la très basse tension
Avec une alimentation en DC, la polarité doit être respectée si le modèle l’exige, en particulier quand le circuit intègre un relais, un contrôle d’accès ou des accessoires électroniques. Avec une alimentation AC, la polarité n’a pas la même importance, mais la tension reste impérative.
Le branchement se fait en très basse tension, via un transformateur ou une alimentation adaptée. Sur une installation française, la partie 230 V amont doit rester conforme à la NF C 15-100. Cette norme impose notamment une protection par disjoncteur différentiel 30 mA pour la sécurité des personnes. Un disjoncteur magnéto-thermique protège contre les surintensités. La notice du matériel permet d’ajuster le calibre utile.
Pour les raccordements, l’usage de cosses sur les fils d’alimentation est utile afin de limiter l’effet d’électrolyse entre le cuivre des conducteurs et l’acier des vis de serrage. En extérieur, un spray anti-humidité ou une graisse isolante sur les connexions améliore la tenue dans le temps.
Préparer un branchement de gâche électrique en sécurité
Un branchement réussi ne dépend pas seulement du schéma. La sécurité électrique et la préparation mécanique évitent la majorité des pannes et des reprises.
Couper l’alimentation et vérifier l’absence de tension
Avant toute intervention, il faut couper le courant au disjoncteur général et au disjoncteur dédié s’il existe. L’absence de tension se contrôle d’abord avec un testeur de tension sans contact, puis au besoin avec un contrôleur de tension ou un multimètre pour une vérification complète.
Une installation électrique mal réalisée peut provoquer un risque d’électrocution ou d’incendie. Les chiffres souvent relayés sur le sujet rappellent l’enjeu, avec plus de 10 000 interventions de pompiers par an en France liées à des problèmes électriques domestiques.
Prévoir transformateur, protection et outils de contrôle
Le matériel de base comprend généralement :
- un transformateur ou une alimentation adaptée
- un câble 2 fils
- un bouton poussoir, si la commande est locale
- un multimètre
- un testeur de tension
- des tournevis, clés Allen et embouts adaptés
- un foret adapté à la visserie
- la visserie fournie ou compatible, par exemple des vis M3x8 ou autoperceuses selon le support
Photographier les étapes du démontage ou du câblage aide beaucoup lors de la remise en service. Pour une installation de portail ou de portillon, la pose à deux adultes reste préférable. Certaines notices rappellent aussi de ne pas poser un produit plein si le vent dépasse 40 km/h.
Réaliser un branchement simple avec alimentation directe
Le montage direct reste la base la plus claire pour comprendre le fonctionnement d’une gâche électrique. Il convient parfaitement à une porte ou un portillon commandé par bouton poussoir.

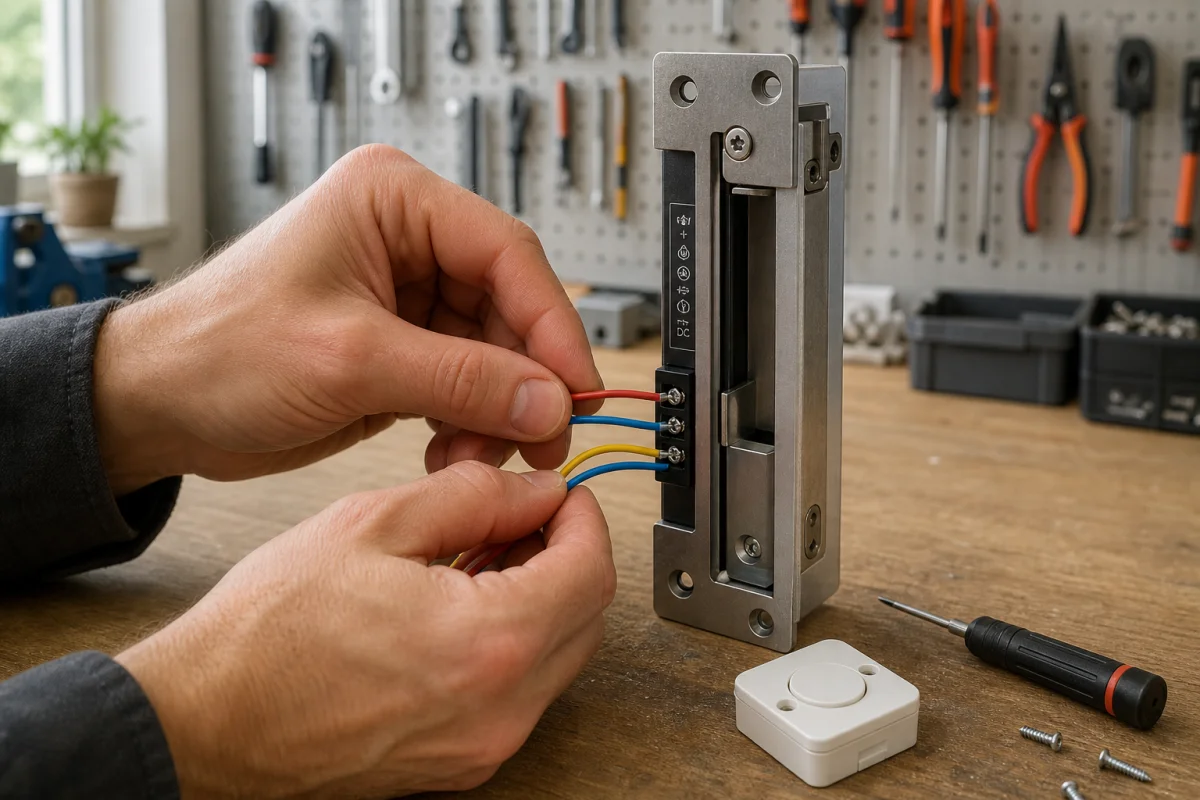

Câbler la gâche avec un transformateur et un bouton poussoir
Le schéma simple reprend ce principe :
- La borne + de l’alimentation part vers le bouton poussoir
- La sortie du bouton poussoir rejoint la borne 1 de la gâche
- La borne – de l’alimentation rejoint la borne 2 de la gâche
Autrement dit, le bouton poussoir s’intercale sur un des deux conducteurs, généralement le fil positif ou la phase logique du circuit basse tension. Quand le bouton est pressé, la gâche reçoit l’impulsion et déverrouille.
Sur certains modèles alimentés en courant alternatif, le repérage + et – n’est pas toujours présenté ainsi. Il faut alors suivre le marquage des bornes indiqué par le fabricant.

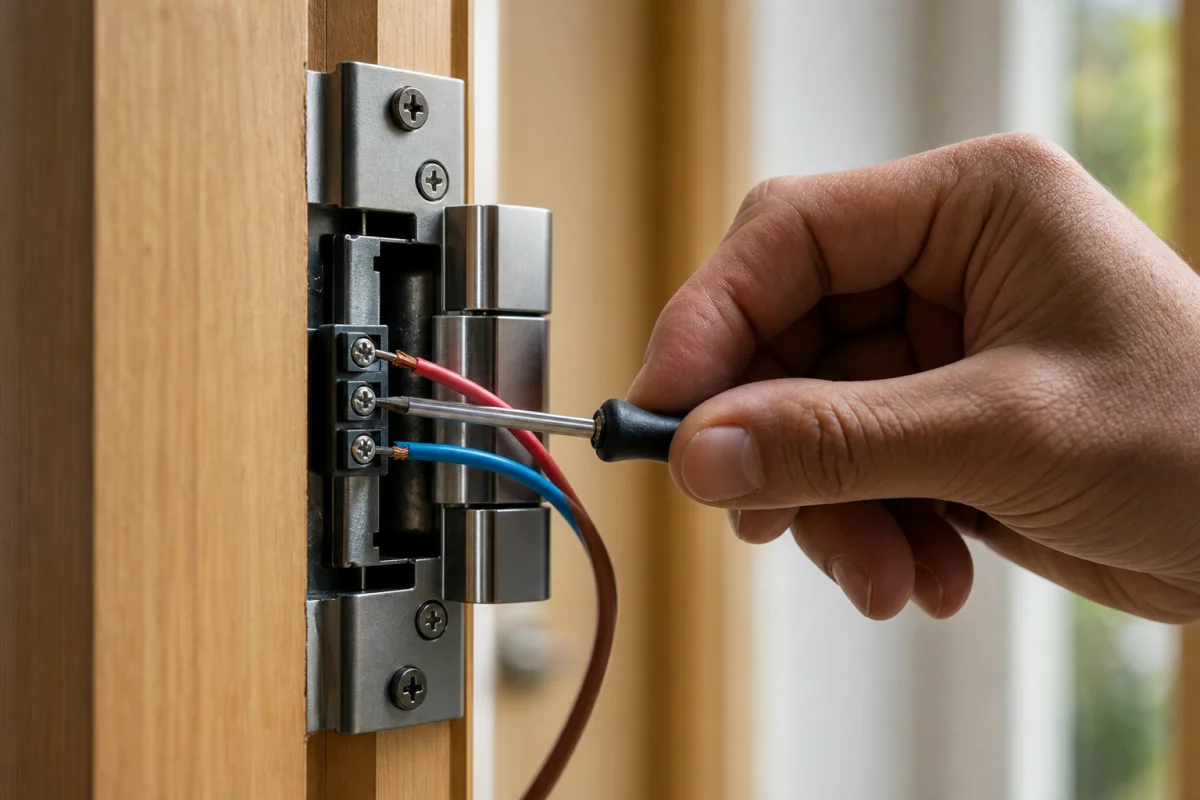

Fixer la gâche et raccorder les deux fils sur les bornes
La pose mécanique demande autant de soin que le branchement. Une gâche mal alignée peut rester bloquée même si la tension arrive correctement.
Les points de contrôle les plus utiles sont les suivants :
- préparer un support propre et rigide
- repérer précisément les fixations
- utiliser un foret adapté au diamètre des vis
- éviter l’introduction de limaille, graisse ou peinture dans le boîtier
- laisser 3 à 5 mm de jeu entre serrure et gâche pour une bonne manœuvre
Sur certains ensembles de portail, une hauteur standard de poignée de 1050 mm + 20 mm peut servir de repère de pose. Le temps d’installation souvent annoncé pour un bricoleur averti se situe autour de 2 à 3 heures.
Comment raccorder une gâche électrique à un interphone ?
Le raccordement à un interphone ou à un visiophone passe généralement par la sortie relais du système. La gâche reste alimentée en basse tension, et l’interphone joue le rôle de commande à distance.
Le montage courant suit cette logique :
- l’alimentation fournit la tension adaptée à la gâche
- la sortie relais de l’interphone ouvre ou ferme le circuit de commande
- la gâche reçoit une impulsion lors de l’appui sur la touche d’ouverture
Avec un interphone sans fil, la commande peut être radio entre le moniteur et la platine, mais la gâche elle-même reste câblée. Il faut aussi vérifier que le relais de l’interphone accepte bien la tension et le courant demandés par la gâche, ou prévoir un module relais intermédiaire.
Pour un immeuble, un bureau ou un accès sécurisé, cette configuration permet d’ouvrir après identification. Elle peut aussi être couplée à de la vidéosurveillance ou à un poste de sécurité.
Peut-on brancher une gâche électrique avec un digicode ?
Oui, c’est même une configuration très fréquente sur portillons, portes d’accès et entrées de locaux. Le digicode ou le lecteur de badge n’alimente pas toujours directement la gâche, il pilote souvent un relais qui déclenche l’ouverture.
Utiliser la sortie relais du digicode ou du lecteur de badge
Le cas le plus courant consiste à utiliser une alimentation 12 V DC qui alimente à la fois le digicode et la gâche, puis à faire passer la commande d’ouverture par la sortie relais du digicode.
Ce type de montage présente plusieurs avantages :
- gestion simple de l’ouverture par code ou badge
- possibilité d’ajouter un temporisateur
- compatibilité avec de nombreux systèmes de contrôle d’accès
Il faut cependant vérifier trois points techniques :
- la tension de la gâche
- le type de courant demandé, AC ou DC
- le pouvoir de coupure du relais intégré
Ajouter un bouton poussoir de sortie au circuit
Sur un accès contrôlé par digicode, il est fréquent d’ajouter un bouton poussoir de sortie côté intérieur. Ce bouton est monté en parallèle de la commande d’ouverture afin de libérer la gâche sans code pour sortir.
Ce montage est particulièrement utile pour :
- un portillon de jardin
- une entrée de bureau
- un local avec contrôle d’accès
- un passage PMR ou utilitaire
Selon les besoins, il est aussi possible d’ajouter une horloge, un lecteur RFID, un interrupteur ou une commande domotique.
Peut-on installer une gâche électrique sur un portail existant ?
Oui, à condition de choisir un modèle compatible avec la serrure déjà en place et avec les contraintes extérieures. Sur portail ou portillon, la gâche électrique remplace la gâche mécanique traditionnelle et permet une ouverture à distance bien plus confortable au quotidien.
Vérifier la compatibilité avec la serrure et le sens d’ouverture
Le premier contrôle concerne la serrure. Il faut distinguer les serrures en applique, les serrures à larder, les serrures de portail et les serrures anti-panique.
- Pour une serrure en applique, la gâche doit correspondre au modèle, à l’orientation horizontale ou verticale et au sens d’ouverture, main droite ou main gauche.
- Pour une serrure à larder, la gâche encastrée est souvent réversible droite/gauche.
- Pour une serrure anti-panique, une gâche classique ne convient pas, et la pose d’une gâche électrique peut faire perdre la conformité EN 1125.
- Pour certaines serrures de marque spécifique, comme Locinox, il faut une gâche de la même marque à cause de la forme du pêne.
Sur un portail en PVC, il faut aussi tenir compte de la souplesse du matériau et choisir un ensemble réellement compatible.
Choisir une gâche étanche pour une pose extérieure
En extérieur, une gâche étanche est vivement recommandée, avec un indice IP44 minimum. Cette protection est indispensable contre les projections d’eau et les intempéries.
Quelques précautions augmentent la durabilité :
- protéger les connexions avec un produit anti-humidité
- éviter tout point d’entrée d’eau dans le boîtier
- contrôler régulièrement le serrage et l’état des câbles
- préserver le jeu mécanique du portillon
Une gâche correctement choisie peut rester un élément fiable de fermeture pendant au moins 10 ans, à condition que la pose soit soignée et l’entretien régulier.
Régler et tester le branchement après installation
Une fois le câblage terminé, le test final ne doit pas se limiter à un simple appui sur le bouton. Il faut vérifier l’ensemble du fonctionnement, côté électrique et côté mécanique.
Contrôler l’ouverture, le jeu de fonctionnement et la continuité
Le contrôle après pose peut suivre cette méthode :
- mesurer la tension réellement présente aux bornes de la gâche
- actionner la commande d’ouverture plusieurs fois
- vérifier que le pêne se libère sans forcer
- contrôler le jeu entre serrure et gâche, idéalement 3 à 5 mm
- tester la continuité du circuit au multimètre si besoin
Si la gâche fonctionne à vide mais pas porte fermée, le problème vient souvent d’un mauvais alignement ou d’un jeu insuffisant, plus que d’un défaut électrique.
Pourquoi ma gâche électrique ne s’ouvre pas ?
Les pannes les plus courantes sont assez classiques. Une méthode de diagnostic simple permet de gagner du temps.
Vérifier la tension, le câblage et l’alimentation
Quand la gâche ne s’ouvre pas, il faut contrôler en priorité :
- la présence de tension aux bornes au moment de la commande
- la compatibilité 12 V ou 24 V
- le type de courant, AC ou DC
- la section du câble par rapport à la distance
- la puissance disponible de l’alimentation
- l’état des connexions et des bornes
Une alimentation trop faible, un câble trop long en section insuffisante ou un relais sous-dimensionné peuvent empêcher le déverrouillage. Il faut aussi vérifier qu’un circuit existant n’est pas déjà chargé à plus de 80 % de sa capacité, ce qui réduit la marge disponible.
Corriger les erreurs de polarité, de relais ou de compatibilité
Quand la tension est correcte mais que la gâche ne réagit pas, plusieurs causes reviennent souvent :
- polarité inversée sur un modèle DC sensible
- relais mal câblé sur un interphone ou un digicode
- mauvais mode de fonctionnement, émission au lieu de rupture, ou l’inverse
- incompatibilité mécanique avec la serrure ou le pêne
- gâche non étanche détériorée par l’humidité en extérieur
Sur un portail existant, la compatibilité mécanique reste un point critique. Une gâche parfaite sur le plan électrique peut rester inutilisable si le pêne n’entre pas correctement ou si la têtière n’est pas adaptée. Pour les gâches à larder, il faut aussi rappeler qu’il n’existe pas de têtière universelle.
Un branchement de gâche électrique fiable repose sur une logique simple, bonne tension, bon mode de fonctionnement, bon câble, bonne compatibilité mécanique. Quand ces quatre points sont validés, l’ouverture à distance devient fluide et durable, que l’installation soit reliée à un bouton poussoir, un interphone, un digicode ou un système de contrôle d’accès plus complet.
