L’anatomie d’une serrure paraît simple au premier regard, pourtant son mécanisme réunit plusieurs pièces précises qui travaillent ensemble pour fermer, retenir puis verrouiller une porte. Comprendre leur rôle aide à mieux choisir une serrure, diagnostiquer une panne courante ou comparer un modèle standard à une serrure de sécurité.
Dans les habitations, les serrures à cylindre et à pêne dormant restent les plus répandues. Ce n’est pas un détail dans un contexte où plus de 100 000 cambriolages sont signalés chaque année en France. Une serrure bien conçue, bien posée et bien entretenue constitue une première barrière mécanique efficace.
Qu’est-ce que l’anatomie d’une serrure ?
L’anatomie d’une serrure désigne l’ensemble des composants qui permettent à une porte de se fermer, de se maintenir en position, puis de se verrouiller. Dans une serrure de porte classique, on retrouve notamment le cylindre, le panneton, le pêne dormant, le pêne demi-tour, la têtière, la gâche et le coffre de serrure.
Cette organisation varie selon le type de serrure. Une serrure à larder, aussi appelée serrure à mortaiser ou à encastrer, est intégrée dans l’épaisseur de la porte. Elle est appréciée pour sa discrétion et son esthétique, sur des portes en bois, en PVC ou en métal. Sa fabrication est encadrée par la norme NF EN 12209.
Le mécanisme ne fonctionne jamais seul. Il s’insère dans un ensemble plus large qui comprend aussi la porte, le bâti, les charnières, la béquille et la gâche fixée dans l’huisserie. L’ouverture résulte donc d’une interaction entre plusieurs éléments mécaniques, visibles et invisibles.
- La clé transmet le mouvement
- Le cylindre traduit la rotation
- Le panneton entraîne le verrouillage
- Les pênes ferment ou verrouillent
- La gâche reçoit et retient les pênes
- Le coffre abrite le mécanisme
Quelles sont les pièces principales d’une serrure ?
La composition exacte dépend du modèle, mais certaines pièces reviennent dans la majorité des serrures de porte. Leur rôle peut être résumé dans le tableau ci-dessous.
| Pièce | Autre nom | Fonction principale | Emplacement |
|---|---|---|---|
| Cylindre | Barillet, canon | Reçoit la clé et commande la rotation | Au centre du mécanisme |
| Coffre de serrure | Boîtier | Contient les organes internes | Dans l’épaisseur de la porte |
| Têtière | Plaque de finition | Maintient le coffre et guide le passage des pênes | Sur le chant de la porte |
| Gâche | Plaque de réception | Reçoit le pêne demi-tour et le pêne dormant | Sur le montant de la porte |
| Pêne dormant | Verrou principal | Verrouille la porte | Sort du coffre vers la gâche |
| Pêne demi-tour | Bec-de-cane | Maintient la porte fermée sans verrouillage complet | Partie haute courante de la serrure |
Le cylindre, aussi appelé barillet ou canon
Le cylindre est la pièce dans laquelle la clé s’insère. On l’appelle aussi barillet ou canon. Sa mission consiste à autoriser, ou non, la rotation de la clé. Quand la bonne clé aligne les composants internes, le cylindre tourne et entraîne le mécanisme de verrouillage.
Dans une serrure standard, le cylindre se présente comme une pièce métallique tubulaire placée au centre du boîtier. Sur les versions plus sécurisées, il peut intégrer des protections contre le crochetage, le perçage, l’extraction ou le dépassement apparent du cylindre.

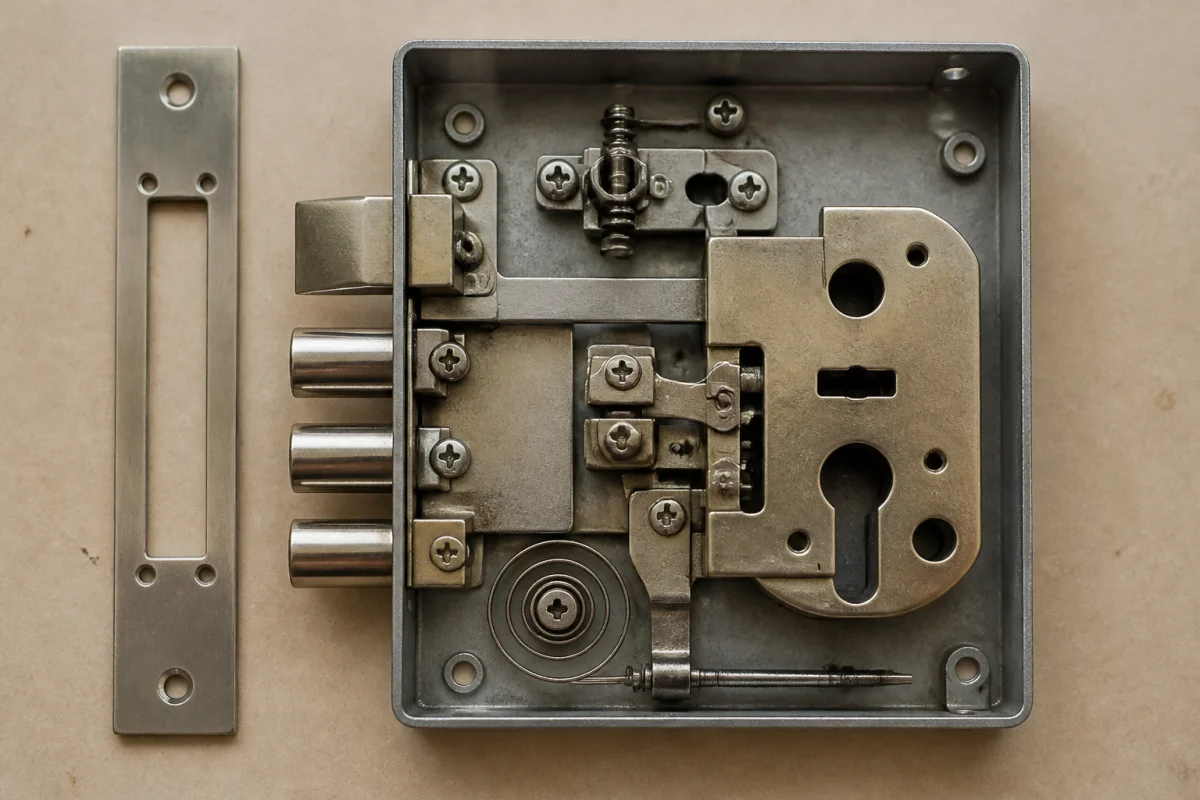

Le coffre de serrure, le boîtier du mécanisme
Le coffre de serrure, parfois nommé boîtier, renferme l’ensemble du mécanisme interne. Il est généralement rectangulaire, fabriqué en acier ou en inox, puis dissimulé dans le champ de la porte lorsqu’il s’agit d’une serrure à encastrer.
À l’intérieur se trouvent les ressorts, les passages des pênes, le fouillot pour la poignée et les éléments qui transmettent le mouvement entre la clé, la poignée et les organes de fermeture.

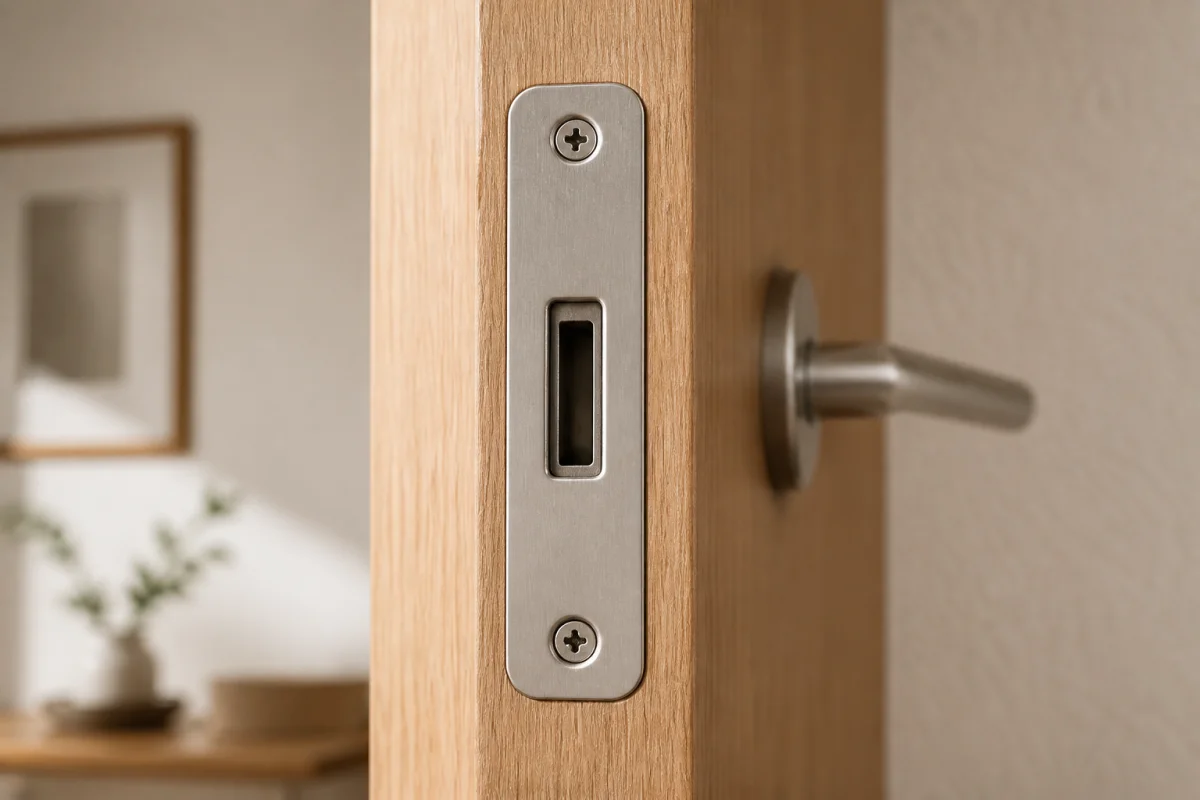

La têtière, la partie visible sur le chant de la porte
La têtière est la plaque métallique vissée sur le chant de la porte, face à la gâche. C’est la partie la plus visible d’une serrure à mortaiser lorsque la porte est ouverte. Elle assure le maintien du coffre dans son logement et laisse passer les pênes à travers des ouvertures appelées empennages.
Selon les modèles, ses extrémités peuvent être rondes ou carrées. Ce détail compte au moment d’un remplacement, pour éviter une reprise de fraisage sur la porte.
La gâche, l’élément qui reçoit les pênes
La gâche est fixée sur le montant de la porte, en regard de la têtière. Cette plaque métallique évidée reçoit le pêne demi-tour lorsque la porte se ferme, puis le pêne dormant lorsque la serrure est verrouillée.
Sans gâche adaptée, même une bonne serrure travaille mal. Certains kits sont vendus sans cette pièce, d’où l’intérêt de vérifier son inclusion avant l’achat.
À quoi sert le cylindre dans une serrure ?
Le cylindre commande l’autorisation d’ouverture. Il constitue l’organe central des serrures à clé les plus courantes. Quand la clé correspond au codage interne, elle permet la rotation de la partie mobile du cylindre, ce qui entraîne le panneton et le pêne dormant.
Dans une serrure multipoints, ce même mouvement peut rétracter simultanément plusieurs points de verrouillage. Sur une serrure 3 points, le cylindre agit à la fois sur un pêne central et sur deux verrous latéraux, en haut et en bas de la porte, grâce à des tringles de transmission. Ce système répartit les efforts sur toute la hauteur de l’ouvrant et améliore nettement la résistance à l’effraction.
Le rotor, le stator et les goupilles
Le cylindre se compose d’une partie mobile et d’une partie fixe. La partie mobile est généralement appelée rotor. C’est elle qui tourne lorsque la bonne clé est introduite. La partie fixe est désignée comme le stator ou le corps du cylindre, selon les sources et les fabricants.
Dans les cylindres à goupilles, parmi les plus répandus dans le monde, le fonctionnement repose sur un alignement précis :
- des goupilles de clé placées dans la partie inférieure
- des goupilles de corps poussées par des ressorts
- une ligne de césure entre la partie fixe et la partie mobile
Lorsque la bonne clé entre dans le cylindre, ses tailles placent chaque goupille à la bonne hauteur. La jonction entre goupilles inférieures et supérieures s’aligne alors sur la ligne de césure, ce qui libère la rotation du barillet. Ce principe permet des millions de combinaisons possibles selon le nombre de goupilles, leurs longueurs et la tension des ressorts.
Le niveau de sécurité dépend en partie de cette conception. Un cylindre à 5 goupilles reste généralement moins complexe qu’un cylindre à 6 goupilles ou plus. Les versions renforcées ajoutent souvent des goupilles anti-crochetage et des protections anti-perçage.
Quelle est la différence entre barillet et cylindre ?
Dans l’usage courant, barillet et cylindre sont très souvent employés comme synonymes. Tous deux désignent la pièce qui reçoit la clé. Pourtant, dans une approche plus technique, une nuance peut exister.
Le cylindre peut désigner l’ensemble du composant inséré dans la porte, tandis que le barillet renvoie parfois à la partie mobile qui tourne avec la clé. Cette distinction apparaît surtout dans les descriptions mécaniques détaillées. Pour un remplacement domestique classique, les deux termes restent largement interchangeables.
Quelle est la différence entre un pêne dormant et un pêne demi-tour ?
Ces deux pièces sont souvent confondues alors qu’elles n’ont ni le même rôle ni le même niveau de sécurité. Le pêne demi-tour sert à garder la porte fermée au quotidien, tandis que le pêne dormant assure le véritable verrouillage.
| Élément | Commande | Rôle | Niveau de sécurité |
|---|---|---|---|
| Pêne dormant | Clé, bouton ou manivelle selon le système | Verrouiller la porte | Élevé |
| Pêne demi-tour | Poignée via le fouillot | Fermer la porte sans verrouillage complet | Modéré |
Le pêne dormant, la pièce qui verrouille la porte
Le pêne dormant est une tige métallique, le plus souvent en acier trempé, qui s’engage dans la gâche pour bloquer l’ouverture. Tant que la clé n’est pas tournée en sens inverse, il reste en place. C’est lui qui assure le verrouillage principal.
Sa longueur d’engagement compte dans la résistance de l’ensemble. Un pêne dormant de 20 mm est généralement considéré comme plus robuste qu’un pêne de 15 mm. Certains modèles reçoivent en plus un système anti-dégondage, utile pour limiter l’ouverture même en cas d’attaque sur les paumelles ou sur la porte.
Dans une serrure multipoints, le pêne dormant principal travaille avec d’autres points de verrouillage, ce qui renforce encore la tenue de la porte.
Le pêne demi-tour, actionné par la poignée
Le pêne demi-tour, aussi appelé bec-de-cane, possède une forme biseautée qui lui permet de rentrer lorsqu’on pousse la porte, puis de ressortir automatiquement sous l’action du ressort. Il est actionné par la poignée, non par la clé dans son fonctionnement courant.
Quand la poignée s’abaisse, la tige carrée entraîne le fouillot, ce qui actionne le mécanisme et tire le pêne en arrière dans le coffre. La porte peut alors s’ouvrir. Ce pêne pénètre seulement partiellement dans la gâche et reste plus court que le pêne dormant, d’où une sécurité moindre.
Cette configuration équipe souvent les portes intérieures. On la retrouve aussi sur les serrures bec-de-cane à condamnation des salles de bain ou des WC, où un verrouillage intérieur suffit.
Comment les différentes pièces d’une serrure fonctionnent-elles ensemble ?
Le fonctionnement d’une serrure repose sur une chaîne mécanique assez précise. La clé entre dans le cylindre, autorise la rotation du rotor, puis cette rotation entraîne le panneton. Le panneton agit sur le mécanisme du coffre pour faire sortir ou rentrer le pêne dormant. En parallèle, la poignée agit sur le fouillot pour rétracter le pêne demi-tour.
La porte, elle, s’appuie sur un ensemble plus large :
- le battant, c’est-à-dire la partie ouvrante
- le bâti ou huisserie, fixé à la maçonnerie
- les charnières ou paumelles, qui supportent la rotation
- la gâche, qui reçoit les pênes dans le cadre
Cette coordination explique pourquoi une serrure peut sembler défectueuse alors que le problème vient parfois d’un mauvais alignement de porte, d’une gâche décalée ou de charnières usées.
Le rôle de la clé et du panneton dans l’ouverture
La clé transmet le mouvement initial. Son nom vient du latin clavis, qui désigne un loquet ou une barre. Les clés anciennes étaient souvent en fer ou en acier. Les clés modernes sont généralement fabriquées dans un alliage de cuivre, zinc et nickel, choisi pour sa solidité et sa légèreté.
Une clé se compose de plusieurs parties :
- l’anneau, tenu dans la main
- l’embase ou boucle, entre l’anneau et la tige
- la tige, qui s’insère dans la serrure
- le panneton, qui actionne le mécanisme
Le panneton est aussi une pièce intégrée au barillet selon certaines conceptions de serrure. Dans tous les cas, il s’agit de l’élément qui transmet concrètement la rotation pour entraîner le verrouillage. C’est aussi la zone la plus délicate à reproduire lors d’un double de clé. Selon les modèles, le panneton peut être simple ou double.
Sur les serrures modernes, plusieurs profils de clés coexistent, plates, cruciformes, à points ou à profil breveté. Les profils brevetés apportent généralement une meilleure maîtrise de la reproduction et un niveau de sécurité supérieur.
Pour finir, connaître l’anatomie d’une serrure permet de mieux lire une fiche produit, de dialoguer plus facilement avec un serrurier et d’éviter les erreurs de remplacement. Lorsqu’un cylindre dépasse trop, qu’une gâche n’est pas fournie ou qu’un pêne dormant est sous-dimensionné, le problème n’apparaît pas toujours au moment de l’achat, mais bien à l’usage. C’est souvent dans ces détails mécaniques que se joue la différence entre une fermeture basique et une protection cohérente de la porte.
